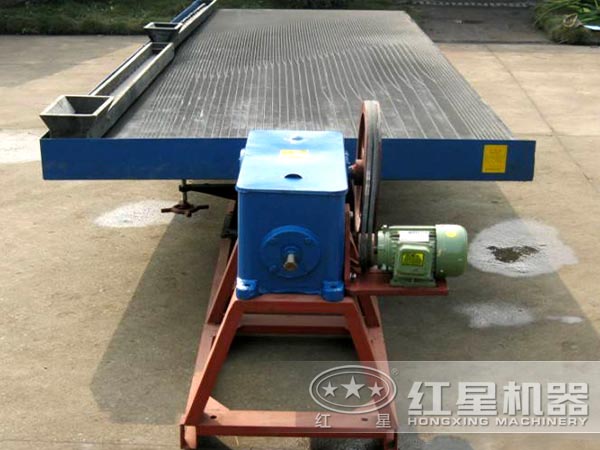

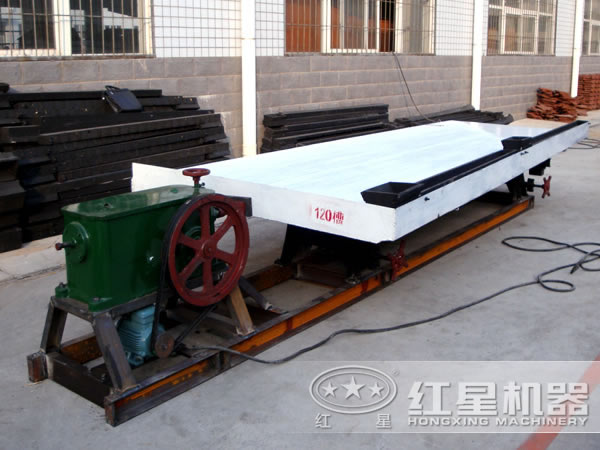

云锡式摇床的床头设计特点

云锡式摇床的床头主要由偏心轴、滚轮、摇动支臂、连接杆和曲拐杠杆等部件组成，当传动偏心轴的偏心向下旋转时，滚轮压紧摇动支臂使其绕支臂的偏心轴向下摆动，通过连接杆使曲拐杠杆的上部向右摆动，从而使曲拐杠杆上部的拉杆拉动床面后退，并压缩床面的弹簧，当传动偏心轴的偏心向上旋转时，床面下的弹簧伸开，床面前进。

凸轮杠杆床头的不对称系数E1和E2值受如下因素影响：

1、传动偏心轴的偏心距越大，E1值越大；

2、当连接杆与摇动支臂运动到低位置的夹角相同时，连接杆越短，E1值越大；

3、滚轮中心与摇动支臂圆弧面曲率中心之间的距离越短，E1值越大；

4、连接杆与摇动支臂的夹角越大，E1值越大；此角度一般为150°左右，这个角度如果太大，则因床面后退且由于床面下弹簧的作用使摇动支臂抬起时，弹簧所产生的向上分力太小，会使摇动支臂与滚轮脱节，产生冲击；

5、摇动支臂偏心轴的偏心位置想着床面后调时，E2值随之由小变大，此时E1值也会稍有降低；

生产上传动偏心轴的偏心规格有14.5、10.5、7.5mm3种，连接杆长度规格有92、95、101、108mm四种。摇动支臂偏心轴的偏心距通常为2mm。床头制成后，E1值是不便调节的，通常只能通过调节E2值来调节床头运动的不对称性。凸轮杠杆式床头的E1值在1.88左右，E2值在1.01到1.24之间调节。选粗粒物料时，E1=1.88，E2=1可以满足需要；选细砂时，E1=1.88，E2=1.24比较适合。凸轮杠杆床头使床面后退运动的加速度值与床面前进加速度值之比一般为1.55-1.79。

凸轮杠杆床头传动偏心轴的转动具有方向性，其转动方向应为反时针方向。冲程通常是通过螺杆调节联接叉的高度，改变曲拐杠杆的传动比来调节。联接叉向上，冲程大，反之冲程小。此外，加长联接干、减小传动偏心轴的偏心距，或改变摇动支臂偏心轴的偏心位置使联接杆与支臂间的夹角，都可以减小冲程。

凸轮杠杆床头运动特性较好，不对称性较大，并且可以调节不对称性系数E2值，特别适宜于处理细粒物料，通过改变传动比来调节冲程时不影响床头的运动特性。床头坚固耐用，易磨零件调冲程时需要停机。调节冲程后，床头拉杆高速与床面重心高度不一致，床头拉杆调节过高时，容易产生磨损。
