高梯度磁选机的磁场作用分析

目前，脉动高梯度磁选机的磁场方向有两种：一种是采用垂直磁场的脉动高梯度磁选机，是指分选区矿浆流动的方向和磁力线的方向均垂直于水平面；一种是采用水平磁场的脉动高梯度磁选机，是指分选区矿浆流动方向垂直于水平面，而磁力线方向平行于水平面。

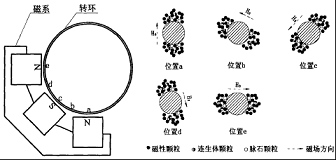

图 1

这两种磁场应用于脉动高梯度磁选的均有不足之处。垂直磁场的脉动高梯度磁选机磁力线方向为垂直并与脉动产生的矿浆往复运动方向相平行。矿浆在脉动作用下往复运动产生的流体力正面压或拉颗粒群，由于颗粒群前面或后面有介质的存在，其内部液体的缓冲作用，使得流体力减缓，不利于颗粒群的疏散，颗粒群中夹杂的非磁性物和磁性较弱的连生体不能有效地被清洗出来，精矿品位提高受到一定的限制。水平磁场的脉动高梯度磁选机磁力线方向为水平并与脉动产生的矿浆往复运动方向相垂直，。由于圆柱形磁介质左右表面捕收磁性矿物，随着磁性矿物的堆积，矿浆通道越来越小，严重时会导致后续矿浆流不下去，非磁性矿粒无法通过，造成精尾不分，选矿指标恶化。

斜环磁选机中的磁场方向与聚磁介质轴向和矿浆流向始终保持垂直，矿浆的流向与磁介质的轴向一致，当磁选机工作时，磁介质由于旋转而与矿浆流向有一定的夹角。斜环磁选机的磁系为半闭合磁路磁系，产生的场强为一个非均匀场强，当磁介质随转环顺时针转动经过磁场区时，介质所受磁场的方向也是不断改变的。如图1所示，当磁介质从位置a旋转到位置e，磁场方向由垂直向上逐渐变化到斜向下；当磁介质从位置c旋转到位置e时，磁场方向由斜向下逐渐变化到水平向右。磁场方向的不断变化，吸附在磁介质上的颗粒则在介质表面发生磁翻滚且位置不断变化，并在清洗水的作用下，夹杂在颗粒群中的非磁性物和磁性较弱的连生体颗粒被清洗出来，从而可以提高分选效果。
