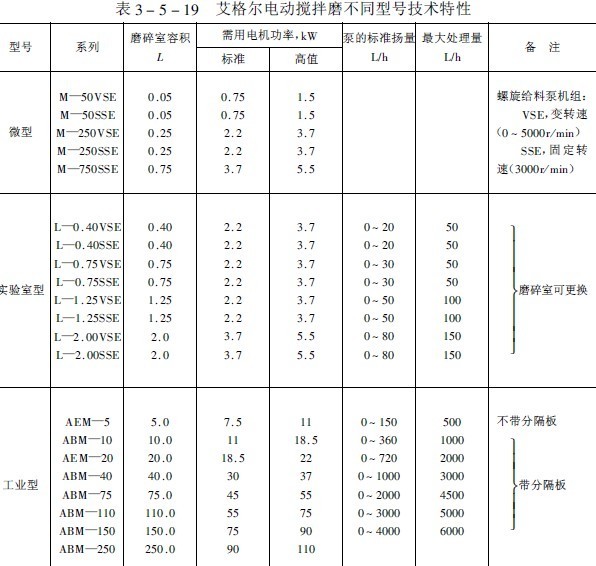

介质搅拌式磨机——环型搅拌磨机

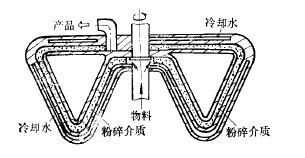

环型磨机的外形很象W形状(图1)，是近几年研制的一种新的超细磨设备。该设备主要特点是磨机筒体由类似 形的内、外层的环型部分组成。磨矿之前，将待粉碎的物料（矿浆）与研磨介质（玻璃球等）同时给入环形筒体内，由于内层筒体的旋转运动，使处在狭窄缝隙中的物料，受到均匀的剪切作用而被磨碎。磨机外层筒体制成带有缝隙的双层环形部分，向缝隙中加入冷却水，冷却效果良好。这类磨机依靠磨机筒体本身具有强烈的自转和公转而使研磨介质产生巨大的冲击、研磨作用而磨碎物料。

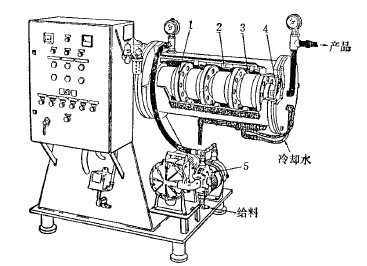

图 1

图 2

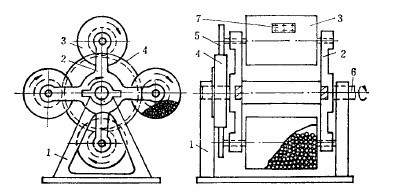

图2示出了行星磨的结构及工作原理。当传动轴6由电机带动旋转时，则连接杆2、筒体3将围绕公共轴6转动；与此同时齿轮4带动齿轮5转动，由此而使装有研磨介质的筒体3绕自己的轴心旋转。行星磨主要靠磨机中物料间及物料与研磨介质间的强烈摩擦而粉碎物料。

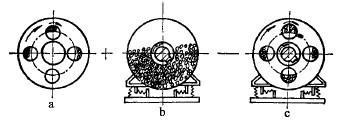

图3示出了回转磨机的结构及工作原理。当转动轴6旋转时，筒体1除在水平方面旋转外还围绕2在垂直方向旋转，这样促使研磨介质作非常复杂的运动。筒体在垂直方向和水平方向适宜的速比为1:1-1:1.5。

    图 3                               图 4

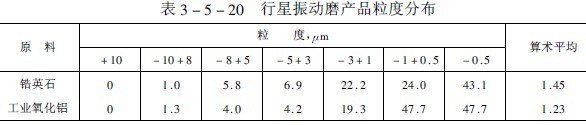

转动形成了筒绕Ⅰ号轴的公转；Ⅱ号轮带动Ⅵ号轮形成磨筒绕其自身轴的自转。这种磨机兼有行星磨和振动磨二者的特点，具有高频冲击和磨剥的双重作用，故磨碎作用强，是一种有效的超细磨碎设备。表3-5-20示出了用该磨机磨碎锆英石和工业氧化铝的产品粒度分布。
