刮板输送机的结构及工作原理详解

刮板输送机是利用无端循环的链条作为牵引构件，由链条通过与链轮啮合实现链条在料槽中运动，链轮由传动装置提供动力。连接在链条上的刮板通过链条的运动，拉动或推动物料在多节可拆卸的敞开料槽内实现边疆输送和分配物料。

刮板输送机的结构

传动系统、机头架、头轮组件、刮板链、中间槽、放料闸门、机尾架、尾轮组件、拉紧装置等。传动系统由电动机、减速机、联轴器组成，是刮板输送机的动力部分。由于刮板输送机运转速度较低，减速机通常采用NGW型行星齿轮减速机。传动系统的布置有两种基本形式，也可以根据现场位置调整。为便于安装，传动装置下设计有安装电动机、减速机的底架。机头架的主要作用是支承头轮组件。头轮组件由传动轴、链轮、轴承及密封和润滑系统组成。

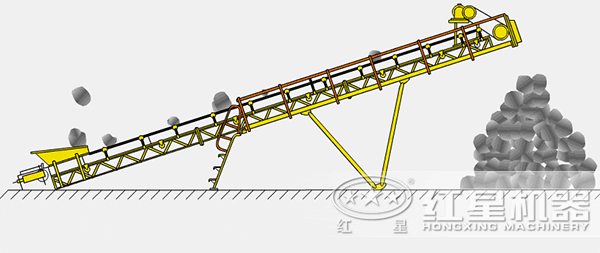

刮板输送机的工作原理

链轮通过键连接在传动轴上，减速机输出的动力通过传动轴和链轮传递给刮板链，使刮板链进行无极封闭循环运动。刮板链由链条、连接环和刮板组成。刮板通过连接环连接和固定在链条上，通过刮板的推动或拉动来运输物料。中间槽是刮板输送机机身的主体，有支承物料和刮板链导向的功能。刮板机中间槽种类很多，需根据实际情况进行选择。放料闸门主要用于分配刮板输送机的中部卸料，有手动和电动两类。手动闸门有手动翻板闸门和手动平板闸门两种形式；电动闸门均为平板闸门，两者均配合带孔中间槽使用。当需要卸料时，闸门打开，物料从中间槽的带孔部位卸出。机尾架的主要作用是支承尾轮组件和拉紧装置。尾轮组件由轴、链轮、轴承及密封和润滑系统组成。拉紧装置的主要作用是通过丝杆拉动尾部链轮轴承座，使尾部链轮后移张紧刮板链。
