两种球磨机的结构及性能剖析

选矿厂采用磨机是短筒格子球磨机、短筒溢流型球磨机、棒磨机等。其中球磨机是磨矿作业的关键设备，应用广泛。球磨机有两种类型：溢流型球磨机和格子型球磨机，本文主要对这两种球磨机的结构及性能进行分析。

（1）溢流型球磨机

这种球磨机由于磨好的物料是从排料漏斗自动溢出，即靠矿浆本身高过中空轴的下边缘自流溢出，所以称为溢流型球磨机。它具有构造简单，管理和检修方便，作业率较高等优点。一般在磨矿细度要求高时，宜用该种磨矿机。

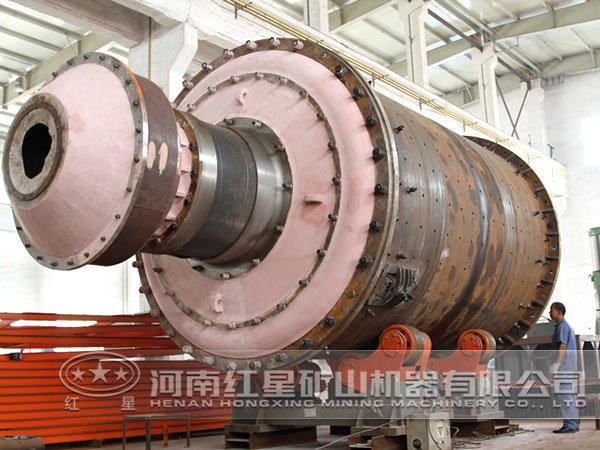

它主要由筒体及具有中空轴颈的端盖组成。筒体用两端的中空轴颈安在轴承上。筒体及端盖的内表面镶有衬板。在我国一般使用锰钢衬板，也有使用铸钢及橡胶衬板。球磨机的橡胶衬板具有使用寿命长，生产费用低，重量轻，安装时间短，更换安全及噪音小等突出优点，值得推广及应用。

（2）格子型球磨机

这种球磨机的构造与溢流型基本相同，不同的地方是在筒体的排矿端装有格子排矿装置。其缺点是构造复杂，排矿格子板易于堵塞，而且检修困难，作业率较低。由于格子型磨矿机有上述许多优点，所以在选矿厂得到广泛应用。

这种球磨机的排矿方式通常称强迫排矿。由于是强迫排矿，因此排矿速度快，并减少了矿石的过粉碎，而且增加了单位容积产量。这种型式的磨矿机比同一规格的溢流型磨矿机产量高。
