双筒烘干机内部构造简析

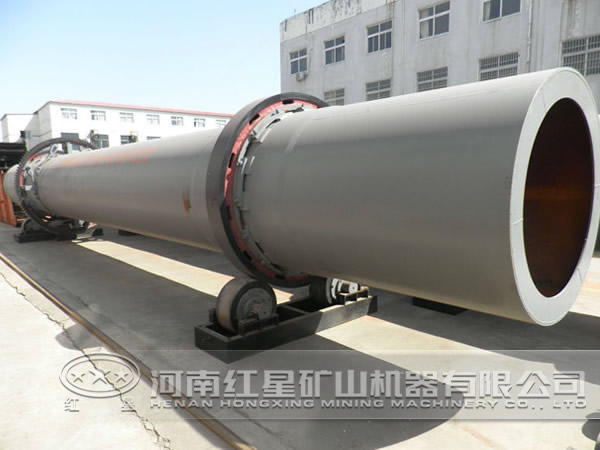

双筒烘干机内部配置专用螺旋板、扬料板和导向卸料板。这一结构的创新是内循环烘干机设备设计的一大突破，在保证物料烘干工艺所需时间的前提下，整机长度缩短40%，筒体空间充分被烘干物料与热烟气热交换，避免高温气流热量的直接流失，也减少外部散热的损失，并解决了内、外筒体壁上扬料板的检修问题。筒体的支承和传动装置做了较大的改进。该机采用外径较大的轮带、托轮支承；传动采用边缘传动，使安装、操作极为简便，运行也更为可靠，运转率达95%以上。双筒烘干机设备主要是由内筒体、外筒体、托轮、轮带支承装置、传动装置、进料进气、卸料出气密封装置等组成。

物料与热气顺流从内筒的小端进入，在内、外筒体的螺旋板、扬料板、导流板的作用下，物料被扬起与热气流进行热交换，并沿着内锥壁向大端轴向移动，然后进入内外筒之间，物料在外筒内壁的扬料装置提升后均匀撒落在内锥筒体外壁的导向卸料板上，随着筒体回转，沿着外锥壁慢慢流向出料口，物料通过卸料处的闪动阀卸出，废气则从卸料罩上部排出，经除尘后排空。
