红星高细球磨机的回转部分简介

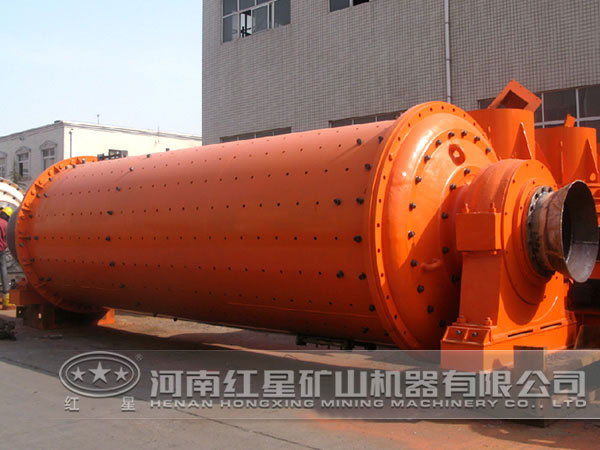

球磨机的回转部分是一个由钢板焊接而成的筒子，两端分别用螺栓分别与进、出料中空轴相连，并通过水平的支承着，在进、出料中空轴内装有进、出料螺旋筒，回转部分是通过固定在筒体一端的大齿轮与电动机经减速机减速的小齿轮相啮合使其回转的。并借助筒体内的衬板将物料和研磨体带起而进行粉磨作业的。

球磨机筒体的内部设置有双层隔仓板和组合式筛分隔仓板，将筒体分为三个仓，在三仓装有活化衬板、料段分流衬板、细蓖缝出料蓖板。双层隔仓板与组合式筛分隔仓板的前后位置可以根据生产需要进行调整，每个粉磨仓可装卸不同大小的研磨体，在三仓的尾端设置有出料篦板，其目的是防止研磨体出磨。（组合式筛分隔仓板在磨内可将粉磨的物料进行机械筛分，粗料返回前仓，重新进行粉磨，细料进入后仓进行研磨）。

该高细球磨机在出料篦板后设有扬料板，它把进入的物料及时送入中空轴内的出料螺旋筒内以便及时卸出。球磨机在筒体内部设有衬板，它既可以保护筒体不磨损又起到把钢球带到适宜高度，以达到粉磨的目的。 在球磨机粉磨过程中因一仓物料颗粒大，应以冲击粉磨为主，故选用阶梯形衬板，在细磨仓应以研磨为主，采用波纹衬板，衬板均用螺栓与筒体固定，易于安装与更换。为修理或更换磨内零件和装卸研磨体，每个仓均设置了人孔，三仓配置了双人孔（可以用作四仓）。
