颚式破碎机应用了什么机构

颚式破碎机的主要组成部分有哪些？

答案：红星机器生产的颚式破碎机主要组成部分：

机架是上下开口的四壁刚性框架，用作支撑偏心轴并承受破碎物料的反作用力，要求有足够的强度和刚度，一般用铸钢整体铸造，小型机也可用铸铁代替铸钢。大型机的机架需分段铸成，再用螺栓牢固链接成整体，铸造工艺复杂。自制小型颚式破碎机的机架也可用厚钢板焊接而成，但刚度较差。

2.颚板和侧护板

定颚和动颚都由颚床和颚板组成，颚板是工作部分，用螺栓和楔铁固定在颚床上。定颚的颚床就是机架前壁，动颚颚床悬挂在周上，要有足够的强度和刚度，以承受破碎反力，因而大多是铸钢或铸铁件。

3.传动件

偏心轴是破碎机的主轴，受有巨大的弯扭力，采用高碳钢制造。偏心部分须精加工、热处理、轴承衬瓦用巴氏合金浇注。偏心轴一端装带轮，另一端装飞轮。

4.调节装置

调节装置有楔块式，垫板式和液压式等，一般采用楔块式，由前后两块楔块组成，前楔块可前后移动，顶住后推板；后楔块为调节楔，可上下移动，两楔块的斜面倒向贴合，由螺杆使后楔块上下移动而调节出料口大小。小型颚式破碎机的出料口调节是利用增减后推力板支座与机架之间的垫片多少来实现。

颚式破碎机的飞轮用以存储动颚空行程时的能量，再用于工业形成，使机械的工作符合趋于均匀。带轮也起着飞轮的作用。飞轮常以铸铁或铸钢制造，小型机的飞轮常制成整体式。飞轮制造，安装时要注意静平衡。

6.润滑装置

偏心轴轴承通常采用集中循环润滑。心轴和推力板的支撑面一般采用润滑脂通过手动油枪给油。动颚的摆角很小，使心轴与轴瓦之间润滑困难，常在轴瓦底部开若干轴向油沟，中间开一环向油槽使之连通，再用油泵强制注入干黄油进行润滑。

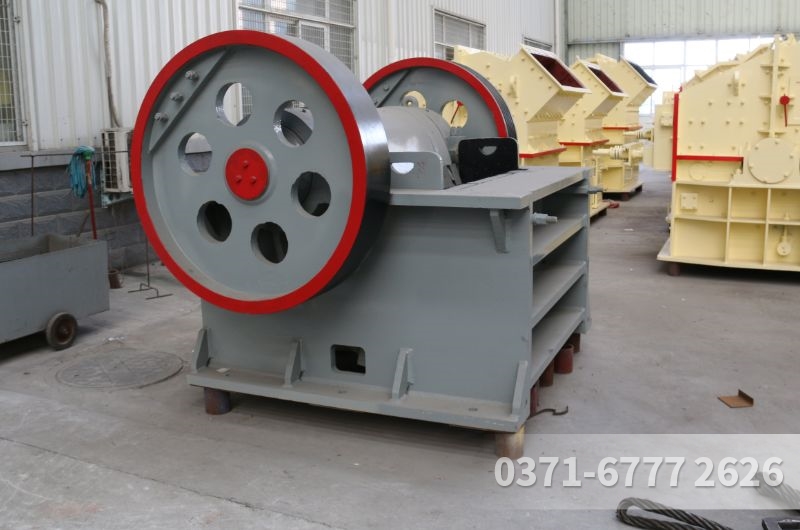

颚式破碎机的结构主要有机架、偏心轴、大皮带轮、飞轮、动鄂、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定鄂板与活动鄂板等组成。

?id=126

可参阅公司网站颚式破碎机工作原理是什么？种类有几种？

颚式破碎机又叫老虎口，出现于1858年，适用于破碎硬的和中硬的物料。当物料加入到颚式破碎机破碎腔中（由固定颚板和可动颚板组成的空间），由于动颚板作周期性往复摆动，当动颚板靠近固定颚板时，物料受到挤压、劈裂和折断的作用而破碎。当动颚板离开固定颚板时，已碎到小于排矿口的物料，靠其自重从下部排矿口排出。位于破碎腔上还未完全破碎的物料，也随之下落到破碎腔下部，再次受到颚板的挤压、劈裂和折断的作用而继续破碎。

颚式破碎机种类很多，但在我国选矿厂中使用的只有两种：

（一）简单摆动式颚式破碎机

（二）复杂摆动式颚式破碎机1、什么是颚式破碎机？颚式破碎机性能介绍： 颚式破碎机俗称颚破，鄂式破碎机可以将大小不一的原料，破碎成颗粒均匀的小块，鄂式破碎机既可以和选矿设备、砂石设备配套，也可以单独使用。鄂式破碎机也可生产路基石、铁路道渣石以及建筑砂石骨料。颚破机分为粗碎颚式破碎机和细碎颚式破碎机，也就是通常所说的pe系列颚式破碎机和pex系列颚式破碎机。卓美生产的颚式破碎机系列产品 ，具有破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运行费用经济等特点。 2、颚式破碎机的用途？颚式破碎机应用领域和范围？ 广泛应用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门，破碎抗压强度不超过320兆帕的各种物料。 3、如何选择鄂式破碎机厂家？ 首先要看厂家的实力，信誉，规模； 其次要看厂家的产品质量，技术水平，成熟程度； 再次要考察厂家的客户生产现场，用户现场是最有说服力的。 一定要货比三家，仔细考察，认真选择。 4、颚式破碎机工作原理？ 颚式破碎机是利用两颚板对物料的挤压和弯曲作用 ，粗碎或中碎各种硬度物料的破碎机械。 其破碎机构由固定颚板和可动颚板组成，当两颚板靠近时物料即被破碎，当两颚板离开时小于排料口的料块由底部排出。它的破碎动作是间歇进行的。这种破碎机因有结构简单、工作可靠和能破碎坚硬物料等优点而被广泛应用于选矿、建筑材料、硅酸盐和陶瓷等工业部门。 5、鄂式破碎机运转过程中会出现什么问题？ 颚式破碎机主机突然停机(俗称：闷车)。 颚式破碎机产量为何达不到出厂标准？ 颚破的活动与固定颚板工作时为何有跳动或撞击声？ 颚式破碎机主机槽轮、动颚运转正常，但破碎工作停止？ 6、如何解决颚式破碎机运转过程中出现的问题？ 颚式破碎机产量为何达不到出厂标准？排除方法： 1) 更换或增加破碎机； 2) 调换电机接线； 3) 排料口调整到说明书规定的公称排料口和增加用于细碎的破碎机； 4) 检查齿板齿距尺寸，如不符标准则须更换颚板，调正固定颚板与活动颚板的相对位置，保证齿顶对齿根后，固定压紧，防止移位； 5) 调高工作场地电压，使之适应主机重载要求； 6) 更换轴承或动颚。 颚破的活动与固定颚板工作时为何有跳动或撞击声？排除方法： 1) 紧定或配齐螺栓； 2) 调正排料口，保证两颚板的正确间隙。 颚式破碎机主机槽轮、动颚运转正常，但破碎工作停止？排除方法： 1) 更换拉紧弹簧； 2) 更换拉杆； 3) 重新安装或更换肘板。 颚式破碎机主机突然停机(俗称：闷车)的排除方法： 1) 清除排料口堵塞物，确保出料畅通；2) 调紧或更换三角皮带；3) 重新安装或更换紧定衬套；4) 调正工作场地的电压，使之符合主机工作电压的要求；5) 更换轴承。一、根据颚式破碎机形状划分，颚式破碎机动颚分类成箱型结构和非箱型加筋结构两种。

二、颚式破碎机按运动形式，分为两种基本类型，简摆颚式破碎机和复摆颚式破碎机。

1、简摆颚式破碎机

简摆颚式破碎机是英文动颚绕机架上的固定支座作简单的圆弧摆动而得名。简摆式颚式破碎机是通过动颚对物料进行破碎的，动颚悬挂在心轴上，可作左右摆动，偏心轴旋转时，连杆做上下往复运动。带动两块推力板也做往复运动，从而推动动颚做左右往复运动，实现破碎和卸料。

简摆式颚式破碎机的结构紧凑简单，外形尺寸较小，零件检查和更换较容易，操作维护简便，应用范围广。且偏心轴等传动件受力较小，动颚垂直位移较小，加工时物料较少有过度破碎的现象，动颚颚板的磨损较小。缺点是不宜破碎片状石料，工作间歇、有空转冲程，需要很大的摆动体，增加生产能量的消耗。破碎可塑性和较潮湿的物料时，容易堵塞出料口。

2、复摆颚式破碎机

复摆颚式破碎机的结构属于四杆机构中曲柄摇杆机构的应用。曲柄为主动件。颚式破碎机以结构简单、性能可靠、维修方便在物料粉碎行业广泛应用。

复摆鄂式破碎机的动鄂，足直接悬挂在偏心轴上的，是曲柄连杆机构，没有单独的连杆。由于动颚足由偏心轴的偏心直接带动.所以活动颚板可同时做垂直和水平的复杂摆动。鄂板上各点的摆动轨迹是由顶部的接近圆形连续变化到下部的椭圆形，越到下部的椭圆形越扁，动颚的水平行程则由下往上越来越大的变化着，因此对石块不但能起压碎、劈碎。还能起辗碎作用。由于偏心轴的转向是逆时针方向，动颚上各点的运动方向都有利于促进排料。因此破碎效果好，破碎率较高、产品粒度均匀且多呈立方体。

复摆颚式破碎机的优点

鄂式破碎机的优点是生产率高，结构简单可靠.破碎比较大(i一般为6-8)。外形尺寸较小。零件检杳和更换较容易，操作维护简便，不用较高技术水平的工人就能够操作，应用范围广，与其他类型破碎机比较，不容易堵塞。因此工程中普遍采川它来破碎各种硬度92500公斤/厘米2以下的石料，常作粗碎和中碎设备。一般用于破碎限抗压强度不超2000公斤/厘米’的石料时效果较好。其缺点是不宜破碎片状石料，工作间歇、有空转冲程，需要很大的摆动体，增加非生产能量的消耗，破碎可塑性和潮湿的物料时，容易堵塞出料口。山于工作时产生很大的惯性力，机体摆动大，工作不平稳，冲击，振动及噪音较大。因此须安装在比机器自承大五倍以上的混凝土基础上.井须采取隔震措施。大型破碎机还应安装在埋设于基础上的刚梁上。

详细参考：、什么是颚式破碎机？颚式破碎机性能介绍：

颚式破碎机俗称颚破，鄂式破碎机可以将大小不一的原料，破碎成颗粒均匀的小块，鄂式破碎机既可以和选矿设备、砂石设备配套，也可以单独使用。鄂式破碎机也可生产路基石、铁路道渣石以及建筑砂石骨料。颚破机分为粗碎颚式破碎机和细碎颚式破碎机，也就是通常所说的pe系列颚式破碎机和pex系列颚式破碎机。卓美生产的颚式破碎机系列产品

，具有破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运行费用经济等特点。

2、颚式破碎机的用途？颚式破碎机应用领域和范围？

广泛应用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门，破碎抗压强度不超过320兆帕的各种物料。

3、如何选择鄂式破碎机厂家？

首先要看厂家的实力，信誉，规模；

其次要看厂家的产品质量，技术水平，成熟程度；

再次要考察厂家的客户生产现场，用户现场是最有说服力的。

一定要货比三家，仔细考察，认真选择。

4、颚式破碎机工作原理？

颚式破碎机是利用两颚板对物料的挤压和弯曲作用

，粗碎或中碎各种硬度物料的破碎机械。

其破碎机构由固定颚板和可动颚板组成，当两颚板靠近时物料即被破碎，当两颚板离开时小于排料口的料块由底部排出。它的破碎动作是间歇进行的。这种破碎机因有结构简单、工作可靠和能破碎坚硬物料等优点而被广泛应用于选矿、建筑材料、硅酸盐和陶瓷等工业部门。

5、鄂式破碎机运转过程中会出现什么问题？

颚式破碎机主机突然停机(俗称：闷车)。

颚式破碎机产量为何达不到出厂标准？

颚破的活动与固定颚板工作时为何有跳动或撞击声？

颚式破碎机主机槽轮、动颚运转正常，但破碎工作停止？

6、如何解决颚式破碎机运转过程中出现的问题？

颚式破碎机产量为何达不到出厂标准？排除方法：

更换或增加破碎机；

调换电机接线；

排料口调整到说明书规定的公称排料口和增加用于细碎的破碎机；

检查齿板齿距尺寸，如不符标准则须更换颚板，调正固定颚板与活动颚板的相对位置，保证齿顶对齿根后，固定压紧，防止移位；

调高工作场地电压，使之适应主机重载要求；

更换轴承或动颚。

颚破的活动与固定颚板工作时为何有跳动或撞击声？排除方法：

紧定或配齐螺栓；

调正排料口，保证两颚板的正确间隙。

颚式破碎机主机槽轮、动颚运转正常，但破碎工作停止？排除方法：

更换拉紧弹簧；

更换拉杆；

重新安装或更换肘板。

颚式破碎机主机突然停机(俗称：闷车)的排除方法：

清除排料口堵塞物，确保出料畅通；2)

调紧或更换三角皮带；3)

重新安装或更换紧定衬套；4)

调正工作场地的电压，使之符合主机工作电压的要求；5)

更换轴承。
