球磨机的进料形式详解

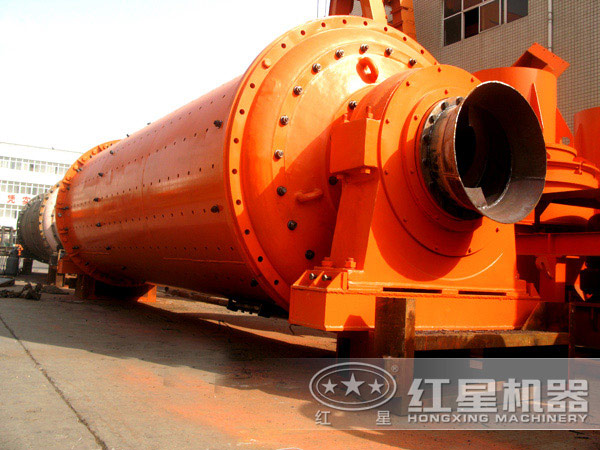

球磨机的进料装置是给球磨机供料的一个完整的系统，其对提高球磨机产量影响很大。传统的进料形式一般有以下三种。

1、截头圆锥漏斗形式的进料端

如图1所示：物料经铸铁加料溜子1加入球磨机，溜子支撑在支座8上，物料从溜子进入锥形漏斗2，漏斗嵌入轴颈内腔。漏斗有较大的中心角，以保证加料充足，进料漏斗的物料能迅速沿轴线向筒体内移动，钢环5起磨头衬板的作用，以保护磨头不受物料和研磨体的冲刷磨损。肋板4起加强磨头钢度的作用，同时也是环5的支架，钢环5以螺栓与磨头联结。采用这种结构形式，在设计截头圆锥时，要使倾斜角大于物料的休止角。

图1 截头圆锥漏斗进料端

1－加料溜子；2－锥形漏斗；3－刮油板；4－肋板；5－钢环；6－轴瓦；7－油圈；8－支座；9－密封垫

2、利用螺旋叶片进料的进料端

如图2所示，物料由进料口1进入装料接管2内，接管有钢板制成，内装有螺旋叶5和隔板6，接管用螺钉固定到空心轴径的端部，并随之一起旋转，空心轴径内装有套筒3，套筒的里面焊有螺旋叶片4。当接管和套筒随球磨机旋转时，由进料口进入接管中的物料，在螺旋叶5的推动下进入隔板6中，并由隔板带起流入套筒中，进入套筒中的物料在螺旋叶片4的作用下被推入磨体中。在加料溜子和接管之间，装有毛毡密封圈7以防止漏料。

图2 螺旋叶片进料端

3、利用加料螺旋进料的进料端

如图3所示的进料装置，只在一些原有的老式球磨机上还有使用，新型球磨机以不在采用。它的结构空心轴径中装有固定的套筒1，由单独的传动机构带动螺栓2在套筒中转动，物料由加料口3加入套筒中，在螺栓2的作用下，将物料推入磨体中。

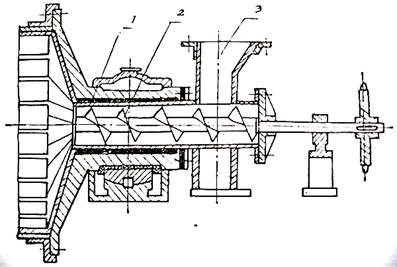

图3 加料螺旋进料端
