粉碎工艺与设备

粉碎是大块物料在机械力作用下粒度变小的过程。 粉碎是矿物加工过程的重要环节。 粉碎可分为四个阶段：破碎、磨矿、超细粉碎、超微粉碎。粉碎过程是高能耗的作业，粉碎过程的基本原则是“多碎少磨” 。

一、选矿设备破碎流程

1、一段破碎流程。一段破碎流程一般用来为自磨机提供合适的给料，常与自磨机构成 系统。该工艺流程简单，设备少，厂房占地面积小。

2、两段破碎流程。该流程多为小型厂采用。

3、三段破碎流程。该流程的基本形式有三段开路和三段一闭路两种。

4、带洗矿作业的破碎流程。当给料含泥（－3mm）量超过 5%-10%和含水大于 5%- 8%时，应在破碎流程中增加洗矿作业。

二、磨矿选矿设备分级工艺流程

球磨、棒磨流程 对选矿而言，采用一段或两段磨矿，便可经济地把矿石磨到选矿所需要的任何粒度。两 段以上的磨矿，通常是由进行阶段选别的要求决定的。

一段和两段流程相比较，一段磨矿流程的主要优点是：设备少，投资低，操作简单，不 会因一个磨矿段停机影响到另一磨矿段的工作，停工损失少。但磨机的给矿粒度范围宽，合 理装球困难， 不易得到较细的产物， 选矿设备效益低。 当要求产物粒度为 0.2- 0.15mm（即 60%-79%－200 目） ，一般都采用一段磨矿流程。小型工厂，为简化流程和设备配置，当磨矿细度要求 80%－200 目时，也可用一段磨矿流程。

两段磨矿的突出优点是能够得到较细的产品， 能在不同磨矿段进行粗磨和细磨， 特别适用于阶段处理。在大、中型工厂，当要求磨矿细度小于 0.15mm（即 80%－200 目） ，采用两 段磨矿较经济，且产品粒度组成均匀，过粉碎现象少。

根据第一段磨机与分级机连接方式不同，两段磨矿流程可分为三种类型：第一段开路；第二段全闭路；第一段局部闭路，第二段 总是闭路工作的磨矿流程。 自磨选矿设备流程 自磨工艺有干磨和湿磨两种。选矿厂多采用湿磨。为了解决自磨中的难磨粒子问题，提 高磨矿效率，在自磨机中加入少量钢球，这时称为半自磨。 自磨常与细碎、球磨、砾磨等破磨设备联合工作，根据其联结方式可组成很多种工艺流程。

三、破碎筛分设备

现在工业中应用的破碎设备种类繁多， 其分类方法也有多种。 破碎设备可按工作原理和 结构特征划分为：颚式破碎机、圆锥破碎机、辊式破碎机、冲击式破碎机和磨碎机等。

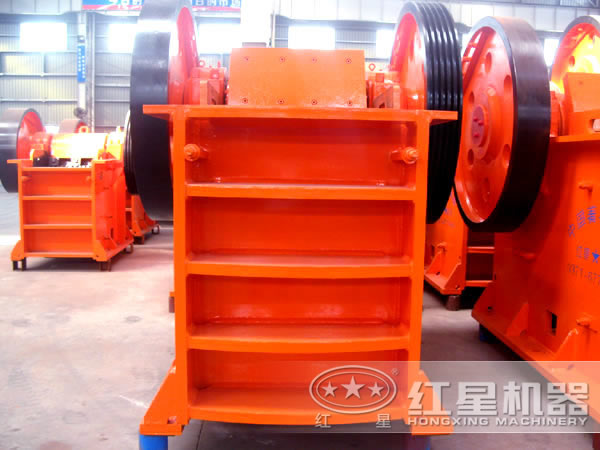

1、颚式破碎机

颚式破碎机破碎工作是靠动颚板周期地压向固定颚板，将夹在两颚板之间的物料压碎。 按照动颚运动的轨迹， 可分为简单摆颚式破碎机与复杂摆动颚式破碎机。 颚式破碎机俗 称“老虎口” ，是历史悠久的破碎机之一，仍是破碎硬物料有效的设备。

2、圆锥破碎机

圆锥破碎机是借助于旋摆运动的圆锥面， 周期地靠近固定锥面， 使夹于两个锥面产品物 料受到挤压和弯曲而破碎。它可以分为用于粗碎的旋回破碎机和用于中细碎的圆锥破碎机。

3、辊式破碎机

辊式破碎机的工作部分是两个相对回转的辊子。 辊子表面可以带齿牙， 称为齿辊式破碎机。它以劈裂破碎为主兼有挤压的断破碎。按齿辊数目又可分为单齿辊、双齿辊与多齿辊破 获碎机。

4、冲击式破碎机

锤式破碎机和反击式破碎机都是冲击式破碎机。这种破碎机，有一个高速旋转的转子， 上面装有冲击锤， 当物料进入破碎机后， 被高速旋转的锤子击碎或从高速旋转的转子获得能 量，高速抛向破碎机壁或特设的硬板而被击碎。 磨碎机是一个两端带有中空轴颈的空心圆柱筒， 物料从圆筒一端进入， 产物从另一端排出。

筒内装有磨碎介质（钢球、钢棒或砾石） ，根据磨碎介质的不同，磨碎机分为球磨机、 棒磨机或砾磨机。筒体转动时将介质带到一定高度而下落，对物料产生冲击与磨剥作用，使 物料粉碎。 将颗粒大小不同的混合物料， 通过单层或多层筛子而分成若干个不同粒度级别的过程称 为筛分。筛分设备有固定筛、惯性振动筛、自定中心振动筛、重型振动筛、共振筛、直线振动筛。

1、固定筛选矿设备

固定筛是由平行排列的钢条或钢棒组成， 钢条和钢棒称为格条， 格条借横杆联结在一起， 格条间的缝隙大小即为筛孔尺寸。固定筛分为格筛和条筛两种。

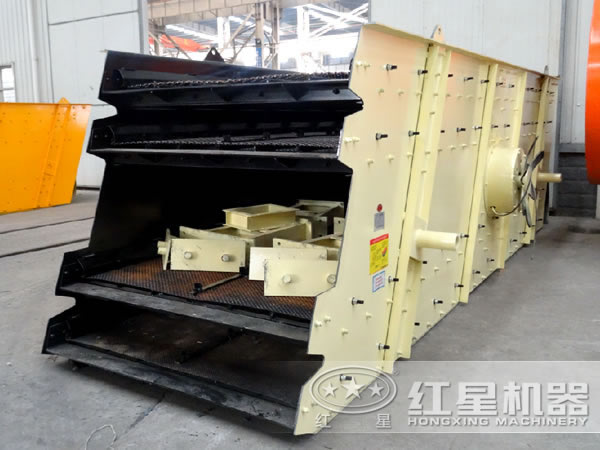

2、惯性振动筛

振动筛是工业中普遍采用的一种筛子， 应用范围广， 适用于中、 细碎的预先和检查筛分。 根据筛框运动轨迹特点， 可分为圆运动振动筛和直线振动运动筛两类。 前者包括单轴惯性振 动筛、自定中心振动筛和重型振动筛；后者包括双轴惯性振动筛和共振筛，按筛网层数还可 以分为单层筛和双层筛两类。

3、自定中心振动筛

自定中心振动筛适用于大、 中型厂的中、 细粒物料筛分。 国产自定中心筛的型号为 SZZ， 根据筛层数不同分为 SZZ1（单层）和 SZZ2（双层） 。一般为吊式筛，但也有座式筛。

4、重型振动筛

重型振动筛的原理与自定中心振动筛相似， 但振动器的主轴完全不偏心， 而以皮带轮的 轴孔偏心来达到运转时自定中心的目的。 重型振动筛结构比较坚固， 能承受较大的冲击负荷， 适用于筛分大块度、相对密度大的物料，给料可达 350mm。主要用于中碎前作预先筛 分，此外，对含水、含泥量高的物料，可在中碎前进行预先筛分及洗矿，筛上物入中碎机， 筛下物进入选矿设备脱泥系统。

5、共振筛

共振筛也称弹性连杆式振动筛， 振幅大，筛分效率高，处理能力大，电耗小， 结构紧凑。 但制造工艺复杂，机器质量大，振幅难稳定，调整比较复杂，橡胶弹簧容易老化。

6、直线振动筛

直线振动筛的振动力大， 振幅大，振动强烈，筛分效率高， 生产率大， 可筛分粗块物料。 由于水平安装，安装高度小，直线往返运动，对脱水、脱泥和重介质选矿脱介质有利。但结 构比较复杂，两根轴的旋转速度高，故制造和润滑要求高，振动不易调整。

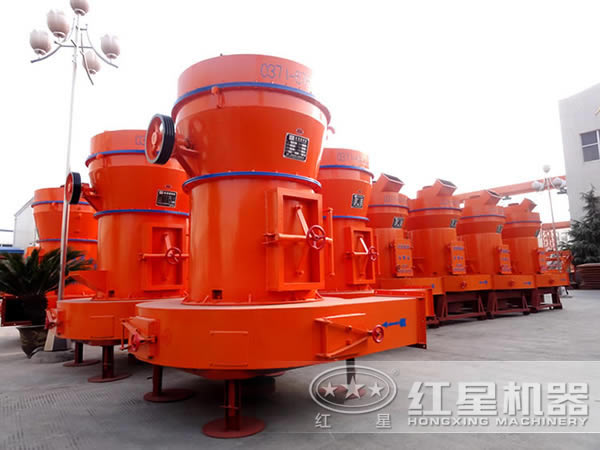

四、磨矿分级选矿设备

选矿厂中广泛使用的磨矿设备是球磨机和棒磨机。 在球磨机中， 目前只有格子型及溢流 型被采用。锥型球磨机因其生产率低，现己不制造，但个别旧选矿厂仍沿用着。球磨机和棒磨机的规格以简体内径D和筒体长度 L表示。

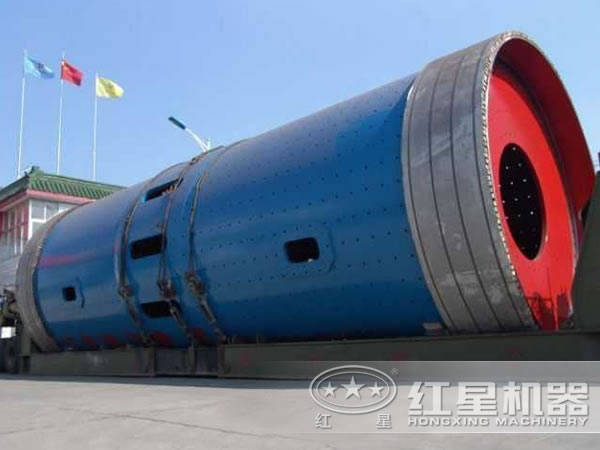

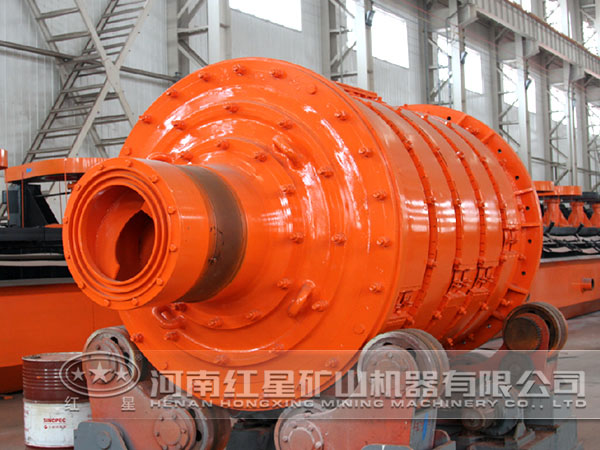

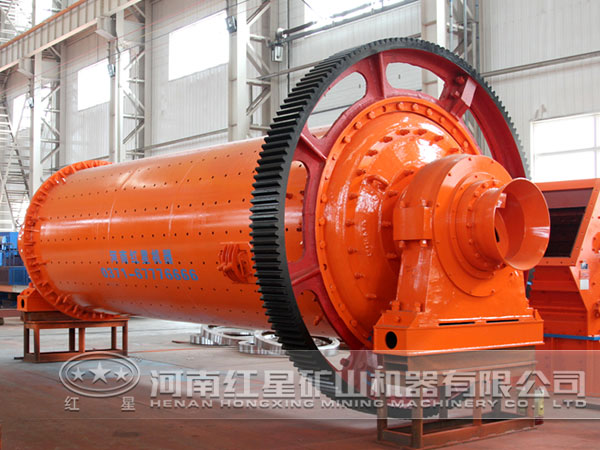

1、格子型球磨机

各种规格子型球磨机的构造基本相同，球磨机的筒体用厚约 18-36 毫米的钢板卷制焊 成，它的两端焊有铸钢制的法兰盘，筒体内装有衬板，用锰钢、铬钢、耐磨铸铁或橡胶等材料制成，其中高锰钢应用较广，使用橡胶尚处于试制阶段。衬板厚约 50-130 毫米，与筒壳 之间有 10-14 毫米的间隙，用胶合板、石棉垫、或塑料极或橡皮铺在其中，用来减缓钢球 对简体的冲击。

2、溢流型球磨机

溢流型球磨机因其排矿是靠矿桨本身高过中空轴的下边缘而自流溢出， 无需另外装设沉 重的格子板。此外，为防止球磨机内小球和粗粒矿块同矿浆一起排出，故在中空轴颈衬套的内表面镶有反螺旋叶片。

3、棒磨机

目前选矿厂使用的棒磨机，只有溢流型和开口型两种，前者用得较普遍，后者现已停止 制造。棒磨机的构造与溢流型球磨机大致相同。所用磨矿介质为长圆棒。

4、离心磨

离心磨是一种新型的效率高超细密设备，它分为竖式和卧式两种。根据管的数目，前者 又可分为单管和三管（行星式）离心磨。

5、振动磨矿机

振动磨是在高频下工作， 而高频振动易使物料生成裂缝， 且能在裂缝中产生相当高的应 力集中，故它能有效地进行超细磨。但此种机械的弹簧易于疲劳而破坏，衬板消耗也较大， 所用的振幅较小，给矿不宜过粗，而且要求均匀加入，故通常适用于将 1-2 毫米的物料磨 到85-5 微米（干磨）或 5-0.1 微米（湿磨） 。

6、喷射磨矿机

喷射磨是一种把物料的细磨与分级、 干燥等作业相综合的新型干磨设备。 主要用在化工 和建筑材料工业，但有用于磨矿的趋势。喷射磨的工作情况是：用高温压缩空气，或过 热 蒸气，或其他预热气体作介质。用含铁石英岩的喷射磨产品经磁选后的选别指标，和球磨 机的及砾磨机的相比较，精矿品位约高 2%-3%，铁的回收率约高 2-15％。

7、螺旋分级机

螺旋分级机是与湿法球磨机配套的设备与球磨机共同完成磨碎与分级。 其规格用直径表 示，根据螺旋个数可分为单螺旋分级机和双螺旋分级机。按分液面的高低，其又可分为高堰 式、浸入式和低堰式。

8、水力旋流器

水力旋流器的上部呈圆柱形，下部呈圆锥形，圆柱体插入一根溢流管，上部外侧 有一与其相切的进浆管。 水力旋流器在我国选矿厂已有多年的应用实践， 主要用于细粒级的 分级、矿浆浓缩、脱泥脱水等。
